BRAILLON Elektropermanent Magnetspannpalette Typ SQ50-PAL

    • Hohe Haftkraft
    • wasserdichte Konstruktion
    • niedriges Magnetfeld

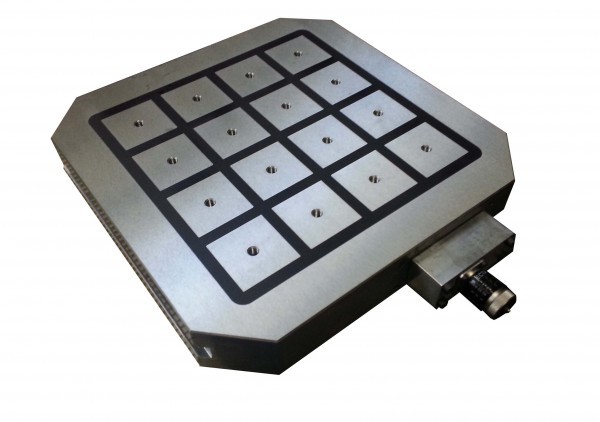

. SQ1: Polspalt aus Epoxydharz

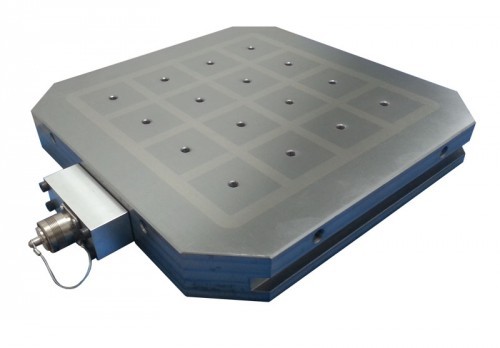

. SQ3: Polspalt aus rostfreiem Stahl zum Schutz des Innenlebens
. Elektro-Permanent-Magnet-System mit sehr robuster Monoblock-Konstruktion
. Ideal für das Fräsen von größeren Werkstücken und Brammen

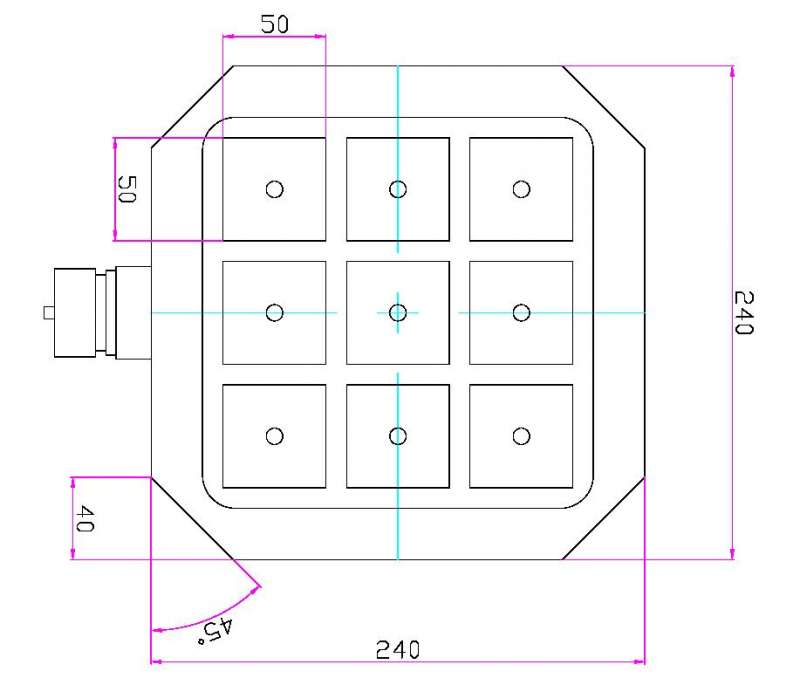

. Alle Pole 50x50mm mit M8 Gewindebohrungen vorgesehen
. Anschluss mit wasserdichtem Stecker
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
  siehe 50.01.BUR.230/400 und 50.10.T10
. Erläuterung Tabelle: D = Anz. pole

Lieferumfang:
- Wahlweise 3m, 6m oder 10m Metallschutzkabel, an der langen Seite
- Lang- und kurzseitige Anschläge
- Spannpratzen

  • Anwendungen :
    • Fräsen
    • Bohren
    • Konturfräsen
    • Bearbeitung
    • Planfräsen
  • Haftkraft pro Pol :
    • 400 daN
  • Polteilung :
    • 50x50 mm
  • Abnutzbarkeit der aktiven Fläche :
    • 4 mm
  • Magnetfeldhöhe :
    • 10 mm
Options :
- Als Sinustisch
- Adaption Erowa/ 3R /Hirschmann/  Vischer & Boli
10-33-1042

Anzahl Produkt Gewicht in Kg A B C D
40.60.33.SQ1.24024020240240589
40.60.33.SQ1.280280252802805816
40.60.33.SQ1.320320393203205816
40.60.33.SQ1.500500645005005836
40.60.33.SQ3.24024020240240589
40.60.33.SQ3.280280252802805816
40.60.33.SQ3.320320393203205816
40.60.33.SQ3.500500645005005836
