REF 11.12
  • 11-12-erp-35734

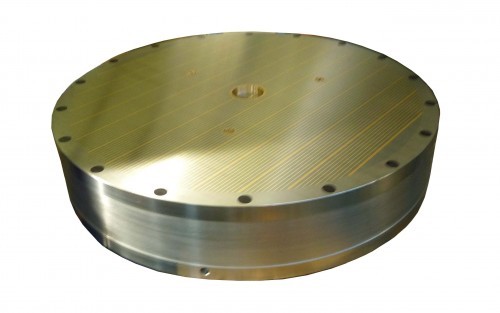

ELEKTRO MAGNETSPANNFUTTER TYP ERP

    • Hohe Haftkraft
    • Robuste Konstruktion

. Elektro-Magnetrundfutter mit Parallelpolteilung
. Parallele Polteilung: 5 mm (messing-Stahl)
. Für ringförmige Werkstücke (auch dünne Ringe)
. Geeignet für die Bearbeitung von mehreren Stücken
. Mind. Dicke der Werkstücke 4mm
. Universeller Einsatz möglich
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
siehe 50.04.BUE.230 / 50.05.T.BUET.230/400 und 50.10.T10
Erläuterung Tabelle:
I= Leistung
H= inaktive Fläche
J= Polteilung

Lieferumfang:
- Elektroanschluss auf der Rückseite
- Mit integriertem Schleifringkörper oder mit Schleifringkörper zur Montage an der Maschinenspindel

  • Anwendungen :
    • Schleifen
  • Nennhaftkraft :
    • 110 N/cm²
  • Polteilung :
    • 5 mm
    • 1 mm Messing
    • 4 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 5 mm
  • Spannung :
    • 110 VDC
Options :
- Andere Spannungen & Abmessungen
- Durchgangsbohrung mittig
- Befestigungsbohrungen
- Adaption für Aufnahmen:
  . Morse Kegel z.B. MK4, MK3
  . Kurzkegelflansche für:
     A2 DIN 55026
     Bajonett DIN 55027
     Camlock DIN 55029

11-12-800px-36335

Menge Produkt Gewicht in Kg A B C D E F G H I J
11.12.5.150.11010,51509014---3xM104-54W
11.12.5.200.11020,02009614---4xM104-85W
11.12.5.300.11049,530010616---4xM124-144W
11.12.5.400.11088,040010616---6xM125-195W
11.12.5.500.110150,550011616 ---6xM125-282W
11.12.5.600.110216,060011618---6xM125-391W
11.12.5.700.110295,070011618 ---6xM125-512W
11.12.5.800.110385,080011618---6xM165-648W
11.12.5.1000.110673,0100013018---8xM165-990W
indication_tableau_dessus
