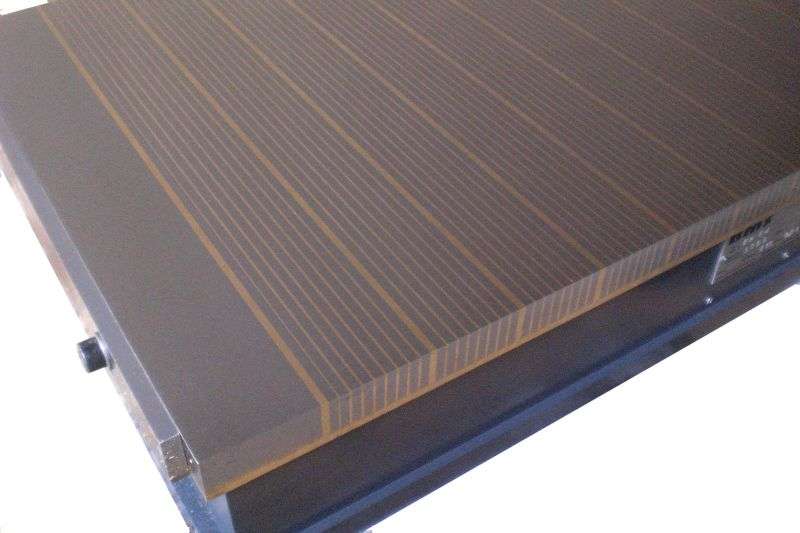

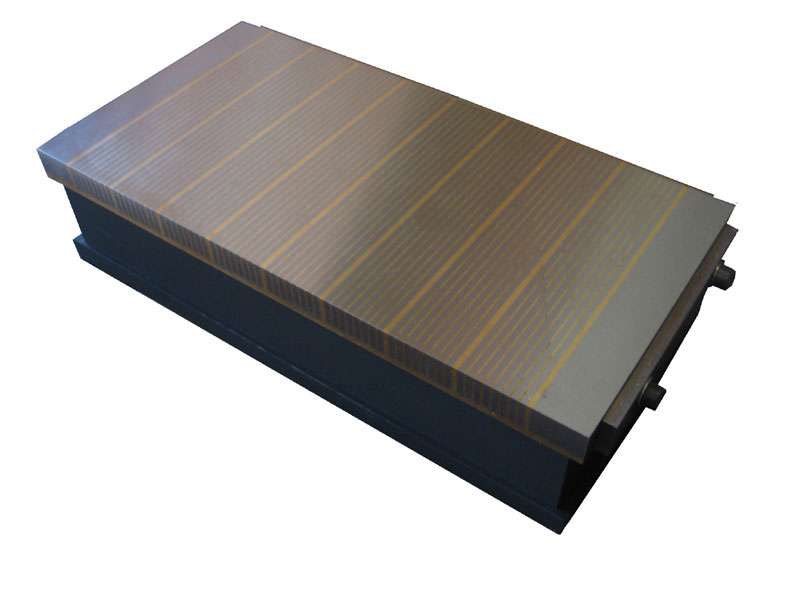

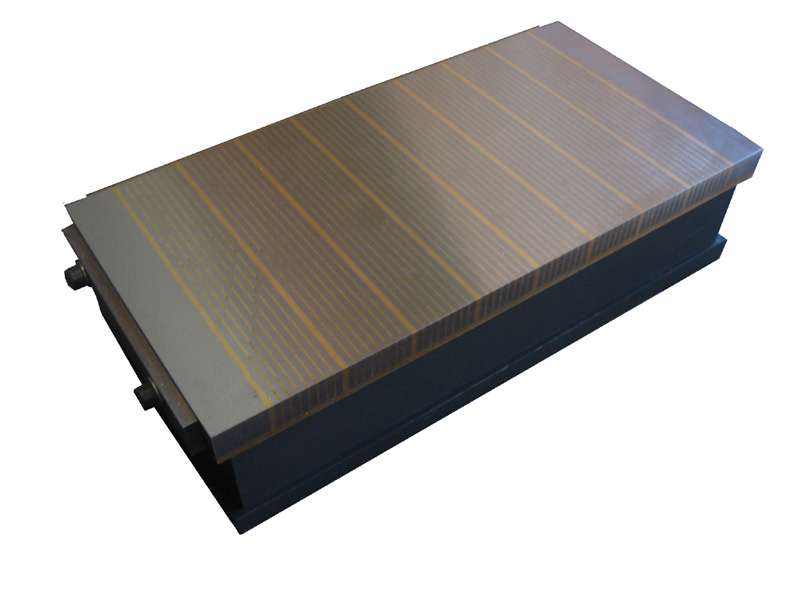

Elektro-Magnetspannplatte Typ BJP

    • Hohe Haftkraft
    • doppelt magnetischer Kreis
    • Robuste Konstruktion
    • wasserdichte Konstruktion

. Das Orginal BRAILLON Magnetsystem zum Schleifen
. Elektro- Magnetsystem (EM ) Multi-Kern
. Polplatte mit enger, durchgehender Querpolteilung
. Gleichmäßiges, starkes Magnetfeld über die ganze Spannfläche



Lieferumfang:
- Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite
- Lang- und kurzseitige Anschläge
- Spannpratzen

  • Anwendungen :
    • Schleifen
  • Nennhaftkraft :
    • 125 N/cm²
  • Polteilung :
    • 5 mm
    • 1 mm Messing
    • 4 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 8 mm
  • Spannung :
    • 110 VDC
Options :

- Andere Abmessungen
- Durchgehende Befestigungsbohrungen für Maschinentisch
- Kabelanschluss für Längstseite
- Druckluftbohrungen



10-21-800px-5011

Erläuterung Tabelle: D= Leistung
Anzahl Produkt Gewicht in Kg A B C D
10.21.35015025,03501507472W
10.21.40020051,040020098111W
10.21.45020057,545020098123W
10.21.50025080,050025098156W
10.21.60020077,060020098159W
10.21.60025096,060025098187W
10.21.600300115,060030098215W
10.21.600350134,060035098242W
10.21.600400153,060040098270W
10.21.65022091,065022098183W
10.21.80015085,0800150100198W
10.21.800250130,0800250100244W
10.21.800300157,0800300100280W
10.21.800350183,0800350100316W
10.21.800400209,0800400100352W
10.21.90015092,0900150100206W
10.21.900300176,0900300100312W
10.21.1000150101,01000150103215W
10.21.1000300201,01000300103347W
10.21.1000400296,01000400103435W
