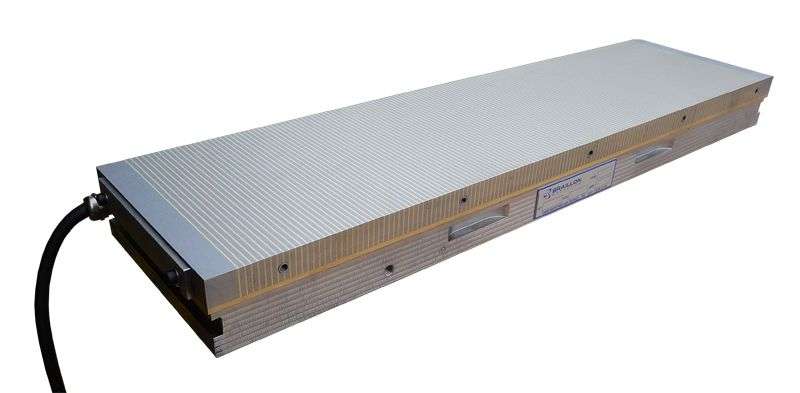

Elektro-Magnetspannplatte Typ EMU

    • Robuste Konstruktion
    • wasserdichte Konstruktion
    • niedriges Magnetfeld

. Elektro- Magnetsystem (EM ) Multi-Kern

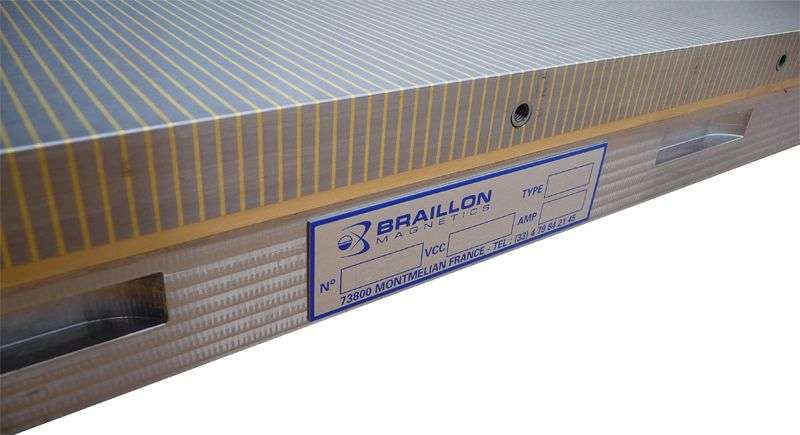

. Polplatte mit enger, durchgehender Querpolteilung
. Gleichmäßiges, starkes Magnetfeld über die ganze Spannfläche

Lieferumfang:

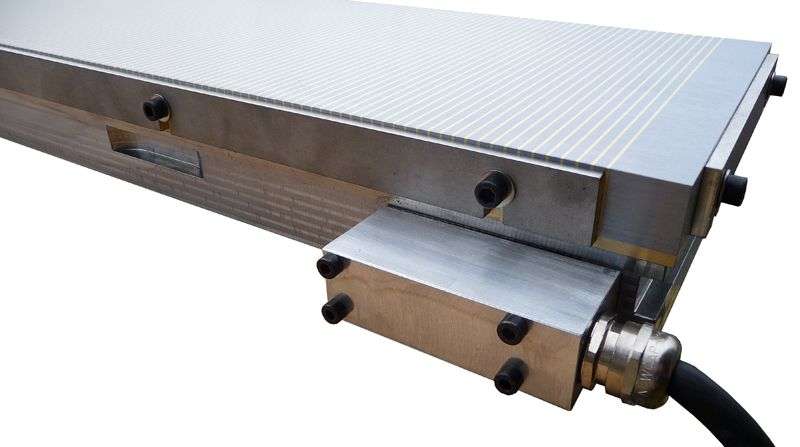

- Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite
- Lang- und kurzseitige Anschläge
- Spannpratzen


  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)
    • Messen
  • Nennhaftkraft :
    • 120 N/cm²
  • Polteilung :
    • 5 mm
    • 1 mm Messing
    • 4 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 5 mm
  • Spannung :
    • 110 VDC
Options :

- Andere Abmessungen
- Als Elektropermanent Magnetsystem
- Durchgehende Befestigungsbohrungen für Maschinentisch
- Kabelanschluss für Längstseite
- Druckluftbohrungen

10-24-800px-5014

Erläuterung Tabelle: D= Leistung
Menge Produkt Gewicht in Kg A B C D
10.24.5.30015025,03001507757W
10.24.5.45015035,04501507781W
10.24.5.50020047,050020077122W
10.24.5.60020056,060020077143W
10.24.5.60025074,060025077168W
10.24.5.700250105,070025079223W
10.24.5.1000250145,0100025082302W
10.24.5.50030074,050030077171W
10.24.5.60030089,060030077194W
10.24.5.700300106,070030079223W
10.24.5.900300136,090030079281W
10.24.5.1000300158,0100030082312W
10.24.5.1200300202,0120030082392W
10.24.5.1500300320,0150030090478W
10.24.5.600400119,060040077243W
10.24.5.800400164,080040079317W
10.24.5.1000400212,0100040082392W
10.24.5.1200400254,0120040082464W
10.24.5.800500194,080050084386W
10.24.5.1000500267,0100050087477W
10.24.5.1500500440,0150050090703W
