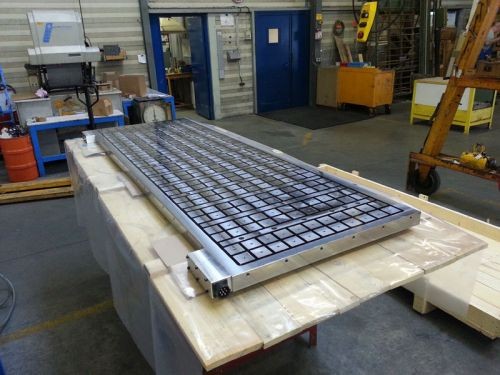

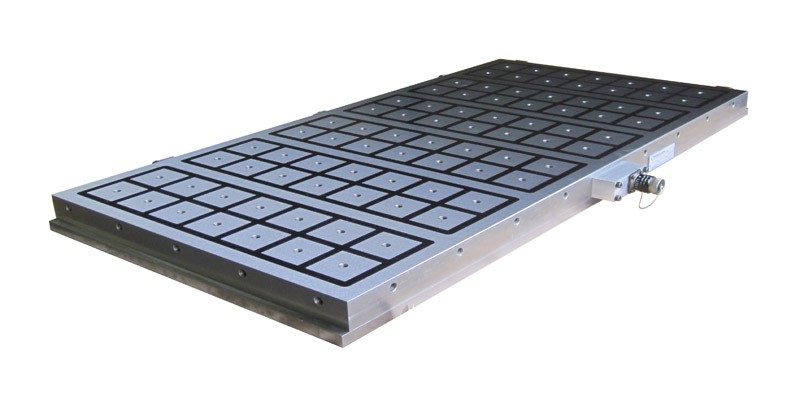

Elektro-Permanent-Magnetplatte Typ Turbomill50SQ1

    • Quadratpolteilung, p=50x50 mm
    • Hohe Haftkraft
    • Robuste Konstruktion
    • wasserdichte Konstruktion

. Polspalt aus Epoxyt-Harz zum Schutz des Innenlebens
. Elektro-Permanent-Magnetplatte mit sehr robuster Monoblock-Konstruktion
. Ideal für das Fräsen von größeren Werkstücken und Brammen

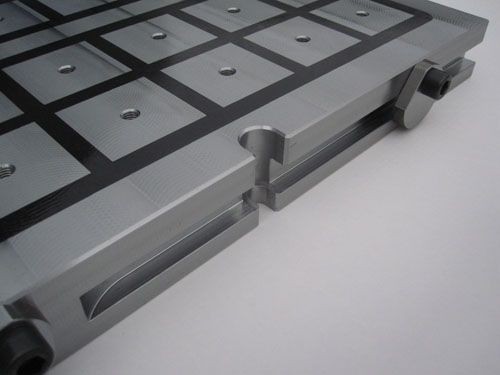

. Alle Pole 50x50mm mit M8 Gewindebohrungen vorgesehen
. Anschluss mit wasserdichtem Stecker
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
  siehe 50.01.BUR.230/400/480 und 50.10.T10
. Erläuterung Tabelle: D = Anz. pole

Haltekraft= 400kg/ Pol

Lieferumfang:
- Wahlweise 3m, 6m oder 10m Metallschutzkabel, an der langen Seite
- Lang- und kurzseitige Anschläge
- Spannpratzen

  • Anwendungen :
    • Fräsen
    • Bohren
    • Konturfräsen
    • Planfräsen
  • Haftkraft pro Pol :
    • 400 daN
  • Polteilung :
    • 60 mm
  • Abnutzbarkeit der aktiven Fläche :
    • 4 mm
  • Magnetfeldhöhe :
    • 10 mm
  • Spannung :
    • 340 VDC
Options :

- Andere Abmessungen
- Polverlängerungen zum Erhöhen des Werkstücks
- Durchgehende Befestigungsbohrungen für Maschinentisch
- Kabelanschluss für Kurzseite


Elektro-Permanent-Magnetplatte Typ Turbomill50SQ1

D = Anz. pole
Menge Produkt Gewicht in Kg A B C D
10.33.50.SQ1.32032030,03203204316
10.33.50.SQ1.49029544,04902954324
10.33.50.SQ1.49042063,04904204336
10.33.50.SQ1.49047571,04904754342
10.33.50.SQ1.49057586,04905754348
10.33.50.SQ1.64029558,06402954332
10.33.50.SQ1.64042083,06404204348
10.33.50.SQ1.64047593,06404754356
10.33.50.SQ1.640575113,06405754364
10.33.50.SQ1.79529571,07952954340
10.33.50.SQ1.795420102,07954204360
10.33.50.SQ1.795475116,07954754370
10.33.50.SQ1.795575140,07955754380
10.33.50.SQ1.95029595,09502954348
10.33.50.SQ1.950420122,09504204372
10.33.50.SQ1.950475137,09504754384
10.33.50.SQ1.950575168,09505754396
