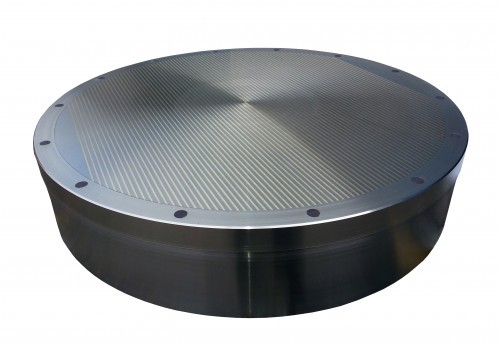

ELEKTROPERMANENT MAGNETFUTTER TYPE EPERU

    • Hohe Haftkraft
    • Robuste Konstruktion

. Elektropermant-Magnetrundfutter mit Parallelpolteilung
. Parallele Polteilung: 5 mm (messing-Stahl)
. Für dünne Werkstücke
. Universeller Einsatz möglich
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
siehe 50.03.BUP.230/400 und 50.10.T10
. Erläuterung Tabelle:
H= inaktive Fläche
I= Leistung

Lieferumfang:
- Elektroanschluss auf der Rückseite
- Mit integriertem Schleifringkörper oder mit Schleifringkörper zur Montage an der Maschinenspindel
  • Anwendungen :
    • Schleifen
    • Drehbearbeitung
  • Nennhaftkraft :
    • 100 N/cm²
  • Polteilung :
    • 5 mm
    • 1 mm Messing
    • 4 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 5 mm
  • Spannung :
    • 340 VDC
Options :
- Andere Spannungen & Abmessungen
- Durchgangsbohrung mittig
- Befestigungsbohrungen
- Adaption für Aufnahmen:
  . Morse Kegel z.B. MK4, MK3
  . Kurzkegelflansche für:
     A2 DIN 55026
     Bajonett DIN 55027
     Camlock DIN 55029

11-17-800px-36339

Menge Produkt Gewicht in Kg A B C D E F G H I
11.17.5.150.34010,51509014--1203xM104-
11.17.5.200.34020,02009614--1404xM104-
11.17.5.300.34049,530010616--1904xM124-
11.17.5.400.34088,040010616--2506xM125-
11.17.5.500.340150,550011616--3206xM125-
11.17.5.600.340216,060011620--3906xM125-
11.17.5.700.340295,070011620--4506xM125-
11.17.5.800.340385,080011620--5006xM125-
11.17.5.1000.340673,0100013020--6008xM125-
