REF 11.14
  • 11-10-erc-35736

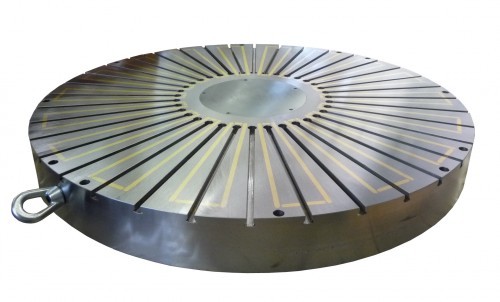

ELEKTROPERMANENT RUNDFUTTER TYP EPERC

    • Hohe Haftkraft
    • Robuste Konstruktion

. Elektro-Magnetrundfutter mit radialer Polteilung mit grossen Haftkräften
. Zwischenspalt aus Messing
. Zum Einsatz bei Dreh- und Schleifarbeiten
. Für ringförmige Werkstücke (auch dünne Ringe)
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
siehe 50.03.BUP.230400/480 und 50.10.T10
. Erläuterung Tabelle:
J= Anzahl der Pole

Lieferumfang:
- Elektroanschluss auf der Rückseite
- Mit integriertem Schleifringkörper oder mit Schleifringkörper zur Montage an der Maschinenspindel




  • Anwendungen :
    • Schleifen
    • Drehbearbeitung
  • Nennhaftkraft :
    • 140 N/cm²
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Spannung :
    • 340 VDC
Options :
- Andere Spannungen & Abmessungen
- T- Nuten
- Durchgangsbohrung mittig
- Polschuhe nach Maß
- Befestigungsbohrungen
- Adaption für Aufnahmen:
  . Morse Kegel z.B. MK4, MK3
  . Kurzkegelflansche für:
     A2 DIN 55026
     Bajonett DIN 55027
     Camlock DIN 55029
11-14-800px-36336

Anzahl Produkt Gewicht in Kg A B C D E F G H I J
11.14.150.6.3409,01509014---3xM104356
11.14.200.8.34018,02009014---4xM104458
11.14.250.8.34029,02509016---4xM124658
11.14.300.12.34042,03009016---4xM1248512
11.14.400.12.34076,04009016---6xM12510012
11.14.500.16.340120,05009016---6xM12515016
11.14.600.16.340195,060010018---6xM16518016
11.14.700.16.340265,070010018---6xM16520016
11.14.800.24.340365,080010018---6xM16520024
11.14.1000.24.340550,0100010018---8xM16525024
