REF 96.02

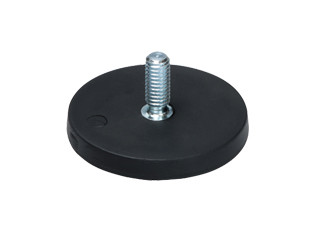

Gummierte Magnete Typ AG02
-
- Neodym Magnet
-
- Hohe Haftkraft
- innovativ
- effektiv
-
- Neodym Magnet
-
- Hohe Haftkraft
- innovativ
- effektiv
. Magnete gegossen in Gummi zum Schutz von Oberflächen
. kreisförmige Form
. Standard schwarz, andere Farben möglich
. diverse Ausführungen (siehe andere Artikelnummern)
Erklärung Tabelle:
Spalte E= Abreisskraft
Spalte F= Verrutschkraft
. kreisförmige Form
. Standard schwarz, andere Farben möglich
. diverse Ausführungen (siehe andere Artikelnummern)
Erklärung Tabelle:
Spalte E= Abreisskraft
Spalte F= Verrutschkraft
-
Anwendungen :
- Montage
- Spanntechnik
- Zusammenstellung
-
max. Gebrauchtemperatur :
- 60 °C
| Anzahl | Produkt | Gewicht in Kg | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 96.02-12 | 0.0045 | 12 | 7 | 15.5 | M4x8 | 13 N | 5 N | |
| 96.02-12.W | 0.0045 | 12 | 7 | 15.5 | M4x8 | 13 N | 4 N | |
| 96.02-18 | 0.0076 | 18 | 6 | 12 | M4x6 | 37 N | 13 N | |
| 96.02-18.W | 0.0076 | 18 | 6 | 12 | M4x6 | 37 N | 11 N | |
| 96.02-22 | 0.011 | 22 | 6 | 12.5 | M4x6.5 | 58 N | 18 N | |
| 96.02-22.W | 0.011 | 22 | 6 | 12.5 | M4x6.5 | 58 N | 15 N | |
| 96.02-31 | 0.024 | 31 | 6 | 17 | M6x11 | 89 N | 35 N | |
| 96.02-31.W | 0.024 | 31 | 6 | 17 | M6x11 | 89 N | 29 N | |
| 96.02-43 | 0.030 | 43 | 6 | 12 | M4x6 | 100 N | 30 N | |
| 96.02-43.W | 0.030 | 43 | 6 | 12 | M4x6 | 100 N | 25 N | |
| 96.02-43.2 | 0.032 | 43 | 6 | 21 | M6x15 | 100 N | 30 N | |
| 96.02-43.2.W | 0.032 | 43 | 6 | 21 | M6x15 | 100 N | 25 N | |
| 96.02-66 | 0.107 | 66 | 8.5 | 23.5 | M8x15 | 250 N | 85 N | |
| 96.02-66.W | 0.107 | 66 | 8.5 | 23.5 | M8x15 | 250 N | 75 N | |
| 96.02-88 | 0.193 | 88 | 8.5 | 23.5 | M8x15 | 550 N | 140 N | |
| 96.02-88.W | 0.193 | 88 | 8.5 | 23.5 | M8x15 | 550 N | 125 N |
