REF 10.03

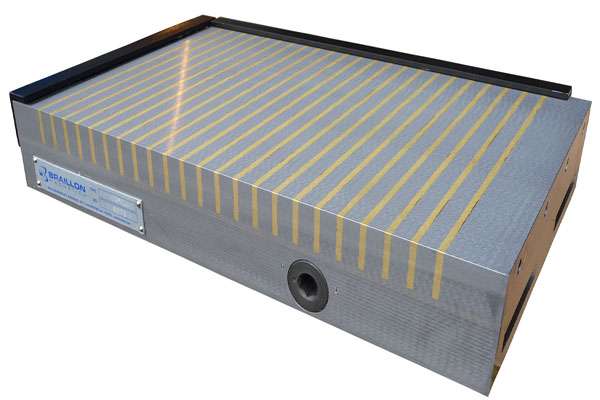

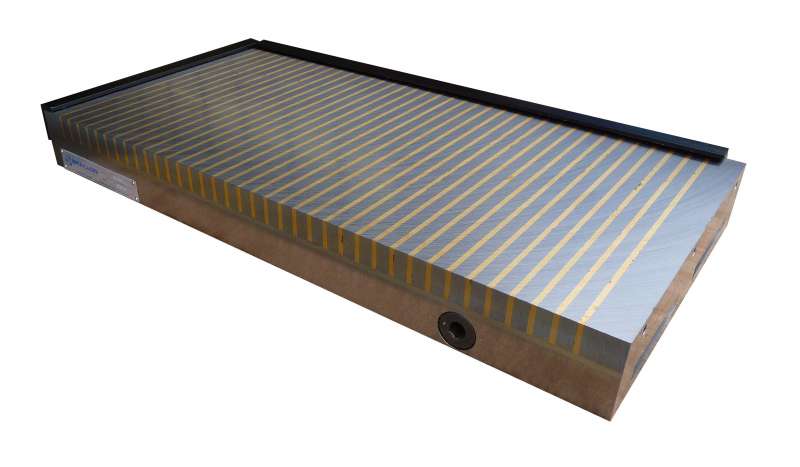

Permanent-Magnet-Fräsplatte Typ TF2
-
- Hohe Haftkraft
- doppelt magnetischer Kreis
- Robuste Konstruktion
- wasserdichte Konstruktion
-
- Hohe Haftkraft
- doppelt magnetischer Kreis
- Robuste Konstruktion
- wasserdichte Konstruktion
. Doppeltes Magnetsystem (Magnete in Polplatte + Gehäuse) zum Fräsen
. Magnetsystem mit Neodym-Magneten

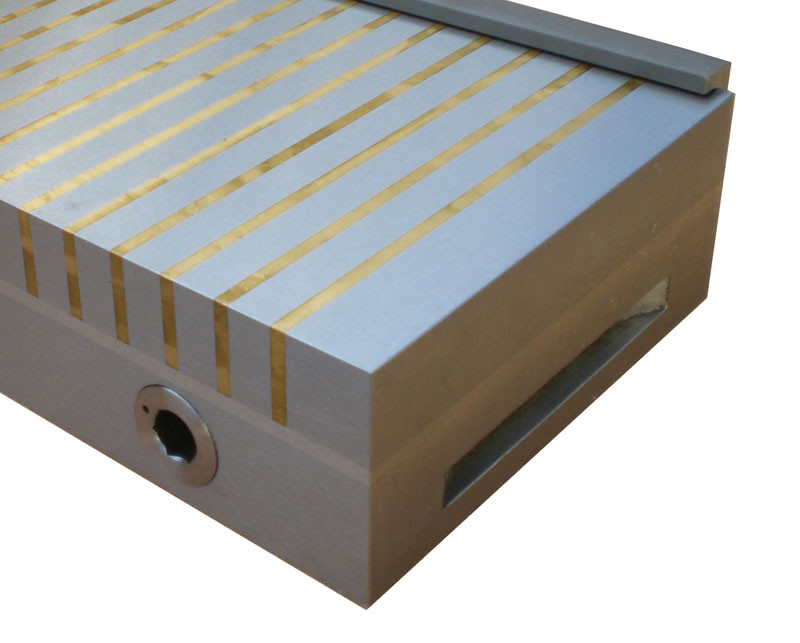

. Polspalt aus Messing
Lieferumfang:
- 1 Bedienschlüssel
- Lang- und kurzseitige Anschläge
- Spannpratzen
. Magnetsystem mit Neodym-Magneten
. Polspalt aus Messing
Lieferumfang:
- 1 Bedienschlüssel
- Lang- und kurzseitige Anschläge
- Spannpratzen
-
Anwendungen :
- Fräsen
- Bohren
- Konturfräsen
- Bearbeitung
- Planfräsen
-
Nennhaftkraft :
- 150 N/cm²
-
Polteilung :
- 15 mm
- 4 mm Messing
- 11 mm Stahl
-
Abnutzbarkeit der aktiven Fläche :
- 6 mm
-
Magnetfeldhöhe :
- 10 mm
- Als Sinustisch
- Auf Spannwinkel
- Als Palettisiersystem: Erowa, 3R, Hirschmann, Vischer & Boli
- 10-03-katalgo-de-seite-14-36758 (141.5 Ko)
| Anzahl | Produkt | Gewicht in Kg | A | B | C |
|---|---|---|---|---|---|
| 10.03.250150 | 17,0 | 250 | 150 | 55 | |
| 10.03.300150 | 20,0 | 300 | 150 | 55 | |
| 10.03.350150 | 23,5 | 350 | 150 | 55 | |
| 10.03.450150 | 32,0 | 450 | 150 | 55 | |
| 10.03.300200 | 30,0 | 300 | 200 | 60 | |
| 10.03.400200 | 39,0 | 400 | 200 | 60 | |
| 10.03.450200 | 43,0 | 450 | 200 | 60 | |
| 10.03.500200 | 48,0 | 500 | 200 | 60 | |
| 10.03.600200 | 58,0 | 600 | 200 | 60 | |
| 10.03.400250 | 48,5 | 400 | 250 | 65 | |
| 10.03.500250 | 60,0 | 500 | 250 | 65 | |
| 10.03.400300 | 58,0 | 400 | 300 | 60 | |
| 10.03.500300 | 72,0 | 500 | 300 | 65 | |
| 10.03.600300 | 87,0 | 600 | 300 | 65 |
