REF 17.20

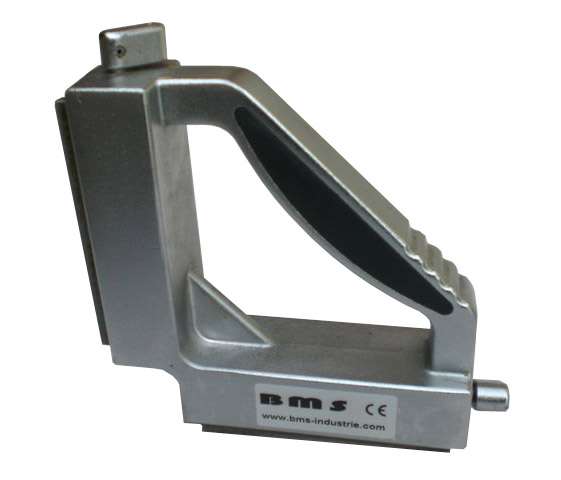

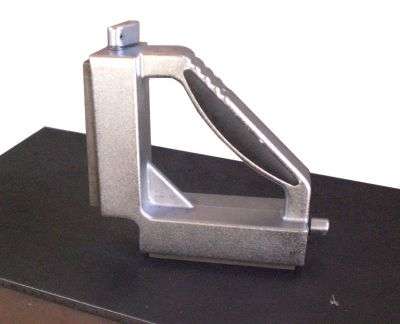

Permanent-Magnet-Schweisswinkel Typ PMA
-
- Robuste Konstruktion
- wasserdichte Konstruktion
- hohe Lebensdauer
- Sicher
- effektiv
-
- Robuste Konstruktion
- wasserdichte Konstruktion
- hohe Lebensdauer
- Sicher
- effektiv

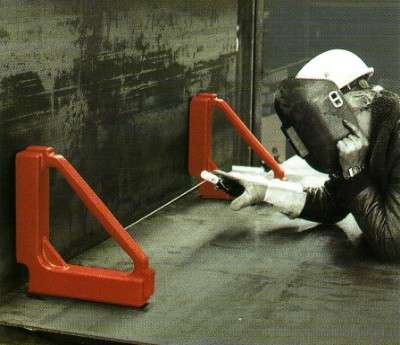

. Zum Festhalten von Schweißteilen im Winkel von 90°
. 2 magnetische Flächen
. robuste Konstruktion, mit Ferrite-Magneten
. fester Winkel in 90°
Nur zum Anheften verwenden!
Erläuterung Tabelle:
Die Baureihe (N) ist für Teile mit sauberer Oberfläche
Die Baureihe (R) ist für Teile mit gerosteter Oberfläche
Die Baureihe (T) ist mit Prisma vorgesehen zum Positionieren runder Teile
Die Baureihe (B) ist Bi-polar = verstärkte Baureihe
Die Baureihe (TC) ist mit Prisma vorgesehen zum Positionieren runder Teile und Schaltung Ein/Aus
D = Haftkraft
. 2 magnetische Flächen
. robuste Konstruktion, mit Ferrite-Magneten
. fester Winkel in 90°
Nur zum Anheften verwenden!
Erläuterung Tabelle:
Die Baureihe (N) ist für Teile mit sauberer Oberfläche
Die Baureihe (R) ist für Teile mit gerosteter Oberfläche
Die Baureihe (T) ist mit Prisma vorgesehen zum Positionieren runder Teile
Die Baureihe (B) ist Bi-polar = verstärkte Baureihe
Die Baureihe (TC) ist mit Prisma vorgesehen zum Positionieren runder Teile und Schaltung Ein/Aus
D = Haftkraft
-
Anwendungen :
- Positionierung
Die Haftkraft ist abhängig von der Stahlgüte , der Beschaffenheit der Kontaktfläche, der Materialdicke und der Kontaktfläche des Magneten.
D = Haftkraft
D = Haftkraft
| Menge | Produkt | Gewicht in Kg | A | B | C | D |
|---|---|---|---|---|---|---|
| 17.20.115N | 0,7 | 115 | 105 | 38 | 25/25 Kg | |
| 17.20.145N | 1,1 | 145 | 145 | 45 | 40/40 Kg | |
| 17.20.175N | 1,6 | 175 | 175 | 48 | 55/55 Kg | |
| 17.20.260N | 2,1 | 260 | 175 | 48 | 90/75 Kg | |
| 17.20.230N | 3,1 | 230 | 230 | 60 | 60/60 Kg | |
| 17.20.330N | 4,3 | 330 | 240 | 60 | 90/85 Kg | |
| 17.20.320N | 5,0 | 320 | 320 | 60 | 90/90 Kg | |
| 17.20.115R | 0,75 | 115 | 105 | 38 | 35/35 Kg | |
| 17.20.145R | 1,15 | 145 | 145 | 45 | 60/60 Kg | |
| 17.20.175R | 1,7 | 175 | 175 | 48 | 75/75 Kg | |
| 17.20.260R | 2,2 | 260 | 175 | 48 | 110/75 Kg | |
| 17.20.230R | 3,3 | 230 | 230 | 60 | 85/85 Kg | |
| 17.20.330R | 4,5 | 330 | 240 | 60 | 110/85 Kg | |
| 17.20.320R | 5,2 | 320 | 320 | 60 | 110/110 Kg | |
| 17.20.120T | 1,25 | 120 | 110 | 38 | 20/20 Kg | |
| 17.20.150T | 1,25 | 150 | 150 | 45 | 30/30 Kg | |
| 17.20.180T | 1,8 | 180 | 180 | 48 | 35/35 Kg | |
| 17.20.265T | 2,45 | 265 | 180 | 48 | 50/35 Kg | |
| 17.20.235T | 3,1 | 235 | 235 | 60 | 50/50 Kg | |
| 17.20.350B | 8,4 | 350 | 350 | 60 | 130/150 Kg | |
| 17.20.450B | 11,5 | 450 | 450 | 60 | 170/190 Kg | |
| 17.20.120TC | 0,9 | 120 | 110 | 38 | 30/30 Kg | |
| 17.20.150TC | 1,7 | 150 | 150 | 45 | 50/50 Kg | |
| 17.20.195TC | 2,25 | 180 | 180 | 45 | 60/60 Kg | |
| 17.20.270TC | 3,2 | 270 | 180 | 48 | 100/60 Kg |
