REF 100.04

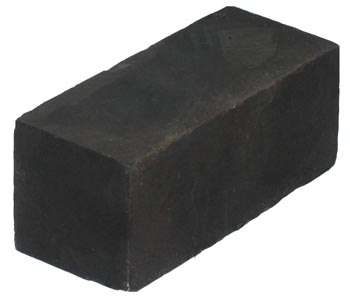

Recheckiger Ferritmagnetblock AF04

Ferrit Magnet

Ferritmagnete isotrop oder anisotrop sind grundsätzlich schwarzbraun und rostfrei. Sie bestehen aus sehr festem Material sind jedoch gegen Schläge empfindlich.
Die besten Haftkräfte erreicht man im Umgang mit weichen Stählen, sauberen Oberflächen und ausreichender Materialdicke.
Die Haftkräfte verringern sich sehr schnell wenn Luftspalte gibt im Kontakt mit dem Material oder die Oberfläche nicht eben ist.
Ferritmagnete sind NICHT bearbeitbar, können nicht geteilt werden und auch nicht gebohrt.
Montage sollte mit Kleber erfolgen.

Anwendungen :
- ILS
- Relai
- Endschalter
- Schließung

max. Gebrauchtemperatur :
- 200 °C
Dichte :
- 4.8 gr/cm3
Druckwiderstand :
- 500 N/mm²
max. Induktion auf der Oberfläche :
- 1500 G

D = Haftkraft

Produkt	Gewicht in Kg	A	B	C	D
100.04-4x4x2	0.0002	4	4	2	0.4N
100.04-5x5x2	0.00025	5	5	2	0.6N
100.04-10x5x3	0.0007	10	5	3	1N
100.04-15x10x5	0.003	15	10	5	1.7N
100.04-20x10x5	0.005	20	10	5	1.9N
100.04-25x9x5	0.006	25	9	5	2N
100.04-25x20x10	0.024	25	20	10	4N
100.04-30x15x5	0.011	30	15	5	2N
100.04-39x10x4	0.0075	39	10	4	2N
100.04-40x20x5	0.020	40	20	5	3N
100.04-40x20x10	0.038	40	20	10	4N
100.04-40x25x8	0.038	40	25	8	4N
100.04-40x25x9	0.043	40	25	9	4.2N
100.04-40x25x10	0.048	40	25	10	4.5N
100.04-43x26x6	0.032	43	26	6	4.5N
100.04-43x26x8	0.043	43	26	8	6N
100.04-48x22x10	0.050	48	22	10	6N
100.04-49.5x9x4.9	0.010	49.5	9	4.9	5N
100.04-50x20x5	0.024	50	20	5	12N
100.04-54.8x9.5x3.5	0.009	54.8	9.5	3.5	8N
100.04-75x50x25	0.450	75	50	25	/
100.04-75x50x25.4	0.457	75	50	25.4	/
100.04-75.5x14x9.8	0.050	75.5	14	9.8	/
100.04-100x75x25.4	0.190	100	75	25.4	/
100.04-100x100x5	0.240	100	100	5	/
100.04-150x50x25	0.900	150	50	25	/
100.04-150x100x15	1	150	100	15	/
100.04-150x100x25	1.8	150	100	25	/
