REF 12.05
  • 12.05-Schwenktisch Typ BSS/FRAISAGE

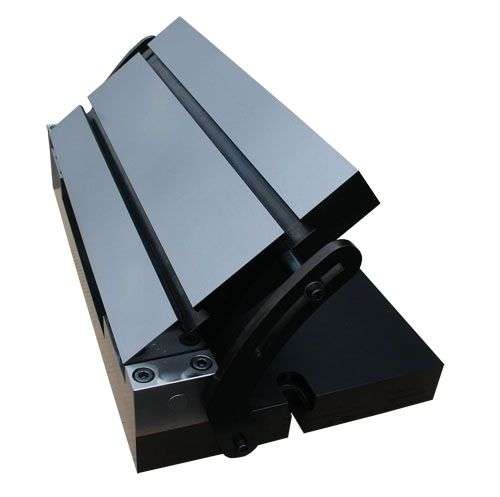

  • 12-05d-bd-5442

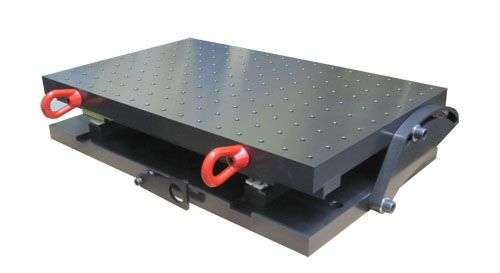

  • 12-05e-bd-5443
12.05-Schwenktisch Typ BSS/FRAISAGE12-05d-bd-544212-05e-bd-5443

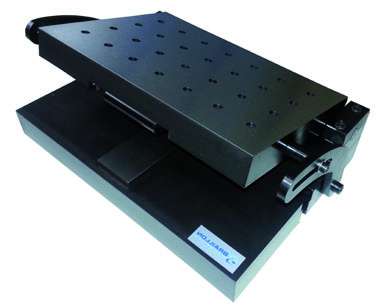

Sinustisch Typ BSS/ Fräsen

    • Robuste Konstruktion
    • niedrige Bauhöhe

. Grundkörper in Stahlausführung XC48 gefräst,
. Schwenkung um die Längsachse.
. Endmaß-Auflage aus Z160 – gehärtet und präzisionsgeschliffen
. Gewindebohrungen M10 im Raster 40x40 mm

. keine Magnetplatte mitgeliefert

  • Anwendungen :
    • Fräsen
    • Bohren
    • Bearbeitung
  • Winkelgenauigkeit :
    • ± 15 Sek.
  • Parallelität :
    • ± 0.03/100 mm
Options :

- Tische mit Hebemechanismus
- Mit T-Nuten

12-05-36255

Anzahl Produkt Gewicht in Kg A B C D E F G
12.05.30020031,3300200100-35125028xM10
12.05.40020038400200100-451250-
12.05.25025032,6250250100-301300-
12.05.35025045,5350250100-401300-
12.05.35030054,735030096-401350158xM8
12.05.40030062,540030095-45135070xM8
12.05.600400124,9600400165-68143096xM10
12.05.800400166,5800400165-831400465xM10
12.05.500500130,0500500165-531500-
12.05.800500208,0800500165-831500160xM10
indication_tableau_dessus
